Đối với nhiều người sử dụng hoặc thợ mới vào nghề, hệ thống dây điện nguyên bản (dây zin) trên xe điện thường là một “mê cung” chằng chịt đầy thách thức. Sự bối rối trước những bó dây này rất dễ dẫn đến những sai lầm đáng tiếc. Tuy nhiên, với tư cách là một kỹ sư, tôi khẳng định rằng bạn hoàn toàn có thể làm chủ thiết bị nếu nắm vững quy tắc đấu nối độc lập. Việc hiểu rõ sơ đồ và nguyên lý hoạt động của cục đổi nguồn không chỉ giúp bạn tự tin bảo trì mà còn là nền tảng để hệ thống điện vận hành an toàn tuyệt đối.

1. Quy tắc “Hình Tam Giác” – Chìa khóa định vị chân cắm

Điểm mấu chốt đầu tiên để loại bỏ rủi ro chập cháy là khả năng xác định chính xác chức năng của từng chân cắm. Một sai lầm kinh điển của người mới là dựa dẫm vào màu dây. Hãy ghi nhớ: màu dây điện giữa các nhà máy là không đồng nhất và cực kỳ thiếu tin cậy. Với một kỹ sư, việc định vị theo cấu trúc hình học mới là “chân lý” duy nhất.

Đối với loại cục đổi nguồn phổ biến sử dụng rắc cắm ba chân, chúng ta xác định dựa trên hình dáng tam giác (1 chân phía trên, 2 chân phía dưới).

“Đối với loại cục đổi nguồn sử dụng rắc cắm ba chân bố trí theo hình tam giác, một chân phía trên, hai chân phía dưới. Quy tắc định vị được xác định cụ thể như sau.”

• Chân dưới bên trái: Cực âm nguồn.
• Chân dưới bên phải: Cực dương đầu vào (Input).
• Chân phía trên: Cực dương đầu ra 12V (Output).

Việc áp dụng “hình ảnh học” này giúp bạn thiết lập một nền tảng kỹ thuật vững chắc, đảm bảo đấu nối chính xác 100% bất kể màu dây có thay đổi ra sao.

2. Chân kích hoạt – Bí mật nằm ở sau ổ khóa điện

Một hệ thống điện thông minh phải đảm bảo không tiêu hao năng lượng lãng phí. Đây chính là lý do chân dưới bên phải (Dương đầu vào) còn được gọi là Chân kích hoạt. Thay vì đấu trực tiếp vào nguồn tổng (pin/ắc quy), chân này bắt buộc phải được nối vào dây sau ổ khóa điện.

Cơ chế này hoạt động như một tín hiệu điều khiển:

• Lệnh kích hoạt: Chỉ khi bạn bật khóa, dòng cao áp mới được cấp vào chân này, đóng vai trò như một “lệnh” để cục đổi nguồn bắt đầu hạ áp.
• Bảo vệ hệ thống: Khi tắt khóa, dòng điện vào chân kích hoạt bị ngắt hoàn toàn. Điều này bảo vệ ắc quy khỏi tình trạng rò rỉ điện và giúp tăng tuổi thọ cho cục đổi nguồn cùng các thiết bị phụ trợ khi xe không hoạt động.

3. Nguyên lý “Mắt Chung” – Nghệ thuật tối giản sơ đồ dây

Hiểu được cấu trúc mạch bên trong sẽ giúp bạn tối ưu hóa sơ đồ đi dây, biến những đường dây phức tạp trở nên gọn gàng. Cục đổi nguồn xe điện vận hành theo nguyên lý “mắt chung”, hay tên gọi kỹ thuật chính xác là trung cực âm Y.

“Cục đổi nguồn này hoạt động theo nguyên lý mắt chung, trung cực âm Y… Điều này giúp đơn giản hóa sơ đồ đi dây rất nhiều.”

Nghệ thuật tối giản ở đây là: Cực âm của nguồn tổng và cực âm của thiết bị đầu ra (như bóng đèn 12V) thực chất là một. Thay vì phải kéo một đường dây âm riêng biệt từ thiết bị về tận bình ắc quy, bạn có thể:

• Đấu dây âm của thiết bị trực tiếp vào cực âm của cục đổi nguồn.
• Hoặc nối thẳng vào bất kỳ điểm âm nào thuộc nguồn điện tổng.

Nguyên lý trung cực âm Y này loại bỏ việc chạy dây thừa dọc thân xe, giúp sơ đồ điện của bạn trông chuyên nghiệp và dễ dàng kiểm soát hơn.

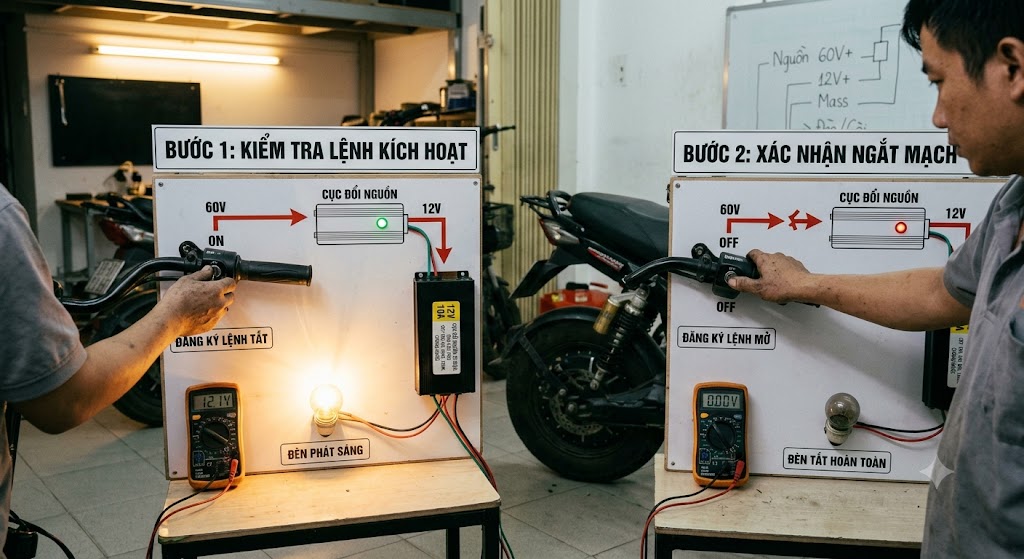

Quy trình kiểm tra an toàn (Testing & Verification)

Sau khi hoàn tất đấu nối, hãy thực hiện quy trình kiểm tra nghiêm ngặt theo các bước sau:

• Kiểm tra lệnh kích hoạt: Bật ổ khóa điện. Quan sát: Cục đổi nguồn nhận lệnh ngay lập tức, thực hiện hạ áp và cấp dòng 12V ra chân phía trên, bóng đèn phải phát sáng ngay.
• Xác nhận ngắt mạch: Tắt ổ khóa điện. Xác nhận: Dòng cao áp vào chân kích hoạt bị ngắt, cục đổi nguồn ngừng làm việc, bóng đèn tắt hoàn toàn.

Lời khuyên từ Nguyễn Quý Tư tôi

Làm chủ kỹ thuật đấu nối độc lập thông qua quy tắc hình tam giác và nguyên lý trung cực âm Y là cách ngắn nhất để đảm bảo an toàn và hiệu quả cho xe điện. Khi bạn đã sở hữu tư duy của một kỹ sư, những bó dây chằng chịt sẽ không còn là trở ngại, mà trở thành một hệ thống logic nằm trong tầm kiểm soát.

Bạn đã bao giờ tự hỏi việc hiểu rõ những nguyên lý điện cơ bản này có thể giúp bạn tiết kiệm bao nhiêu chi phí sửa chữa và tự tin hơn khi nâng cấp chiếc xe của mình chưa? Hãy bắt đầu từ những quy trình chuẩn xác nhất để xây dựng tư duy kỹ thuật bền vững.
