Xe ga không nhúc nhích, hoặc vặn lên là giật cục rồi tắt lịm là bệnh quá quen thuộc với anh em đi xe điện. Đừng vội mang ra tiệm tốn tiền khi chưa biết rõ nguyên nhân nằm ở đâu. Đây là hướng dẫn thực tế từ kinh nghiệm sửa xe của tôi, đọc là làm được ngay.

Chi tiết cấu tạo tay ga xe điện và nguyên lý hoạt động thực tế

Tay ga xe điện là bộ phận điều khiển tốc độ cực kỳ quan trọng, đảm nhiệm việc nhận thao tác vặn tay của người lái để chuyển đổi chuyển động cơ học thành tín hiệu điện áp rồi gửi thẳng về bộ điều khiển trung tâm hay còn gọi là IC điều tốc. Từ đó, IC điều tốc sẽ quyết định công suất cấp cho động cơ, giúp xe chạy nhanh hay chậm tùy theo ý muốn của anh em.

Cấu tạo thực tế của một bộ tay ga xe điện thông dụng gồm có 4 bộ phận chính sau đây:

Đặc điểm cơ học của vỏ tay ga và lò xo hồi vị trong sửa chữa

• * Vỏ tay ga: Bộ phận này thường được làm bằng chất liệu nhựa cứng hoặc cao su dẻo để tạo độ bám tay tốt khi lái xe. Bên trong vỏ tay ga được trang bị một lò xo hồi vị dẻo dai, có nhiệm vụ tự động kéo tay ga trở lại vị trí ban đầu ngay khi anh em thả tay ra để đảm bảo an toàn.

Vai trò của nam châm vĩnh cửu kết hợp cảm biến Hall điều khiển

• * Nam châm vĩnh cửu: Được gắn cố định trực tiếp trên trục xoay của tay ga. Mỗi khi anh em thực hiện thao tác vặn ga, khối nam châm vĩnh cửu này sẽ xoay theo đúng góc độ vặn.
• * Cảm biến Hall: Đây là linh kiện điện tử cốt lõi nằm cố định bên trong tay ga. Cảm biến Hall chịu trách nhiệm cảm nhận sự thay đổi của từ trường sinh ra bởi nam châm vĩnh cửu khi xoay, sau đó chuyển hóa từ trường này thành tín hiệu điện áp tương ứng để gửi về IC.

Cách phân biệt ba dây tín hiệu chính của tay ga xe điện thực tế

• * Dây tín hiệu (thường là cụm 3 dây): Đây là đường truyền dẫn điện năng và tín hiệu giữa tay ga và IC điều tốc.

Để anh em dễ hình dung và đấu nối chính xác khi sửa chữa tại nhà, tôi đã tổng hợp sơ đồ dây tay ga tiêu chuẩn trong bảng dưới đây:

Màu dây thực tế	Chức năng kỹ thuật	Thông số điện áp tiêu chuẩn
Dây màu đỏ	Nhận nguồn cấp từ bộ điều khiển	Được cấp nguồn dương ổn định +5V từ IC
Dây màu đen	Dây âm (dây Mass)	Điện áp cố định ở mức 0V
Dây màu xanh hoặc trắng	Dây truyền tín hiệu ga về IC	Biến thiên liên tục từ khoảng 0.8V đến 4.2V

Nguyên lý hoạt động và dải điện áp điều khiển của tay ga xe điện

Hiểu rõ dải điện áp của tay ga sẽ giúp anh em bắt bệnh cực kỳ nhanh khi dùng đồng hồ vạn năng đo đạc. Nguyên lý hoạt động thực tế diễn ra qua ba trạng thái rõ ràng như sau:

1. 1. Trạng thái khi chưa vặn ga: Lúc này, nam châm vĩnh cửu nằm im ở vị trí ban đầu. Cảm biến Hall nhận từ trường yếu nhất nên chỉ xuất ra dải điện áp thấp dao động trong khoảng từ 0.8V đến 1.0V. Mức áp này báo cho IC điều tốc hiểu rằng xe đang ở trạng thái đứng yên và không cấp dòng ra động cơ.
2. 2. Trạng thái khi bắt đầu vặn ga: Khi vặn ga, góc xoay làm cho nam châm vĩnh cửu di chuyển lại gần cảm biến Hall hơn, làm từ trường biến thiên tăng dần. Lúc này, điện áp tín hiệu tại dây xanh/trắng tăng dần theo độ vặn. Nếu ga nhỏ, điện áp đạt khoảng 1.2V đến 2.0V. Khi ga đạt mức trung bình, điện áp đạt khoảng 2.5V đến 3.5V. Khi kéo kịch ga (ga tối đa), điện áp sẽ chạm ngưỡng 4.0V đến 4.2V. IC điều tốc căn cứ trực tiếp vào điện áp này để tăng dòng điện và tăng tốc độ động cơ tương ứng. Anh em chạy các dòng xe chở hàng tầm trung có thể tham khảo mức giá xe điện chở hàng 500kg để hiểu rõ về cấu tạo điện của phân khúc này.
3. 3. Trạng thái khi nhả tay ga: Lò xo hồi vị lập tức kéo tay ga và nam châm quay ngược về vị trí xuất phát. Điện áp tín hiệu nhanh chóng tụt giảm về mức dưới 1.0V. IC ngay lập tức ngắt hoặc giảm công suất cấp cho động cơ giúp xe giảm tốc độ hoặc dừng lại an toàn.

Mua xe điện chở hàng 3 bánh chính hãng giá xưởng tốt nhất

Anh em đang cần tìm kiếm một giải pháp vận chuyển hàng hóa tối ưu, tải trọng bền bỉ và không lo hỏng hóc vặt? Hãy tham khảo ngay các dòng xe điện chở hàng 3 bánh hoặc dòng xe nâng điện chính hãng tại hệ thống của chúng tôi để nhận báo giá tận gốc từ nhà máy.

Xem Ngay Xe Điện 3 Bánh

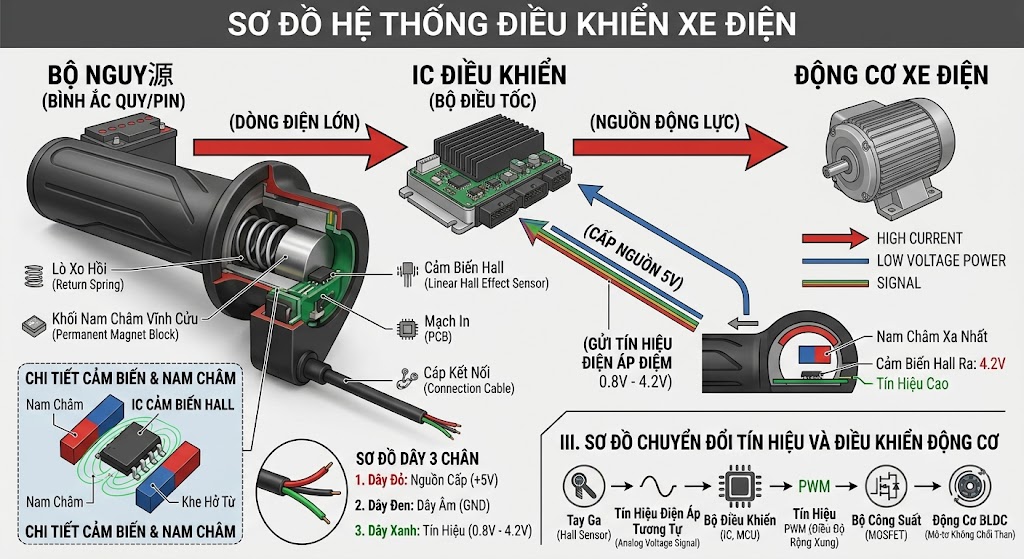

Sơ đồ hệ thống điều khiển xe điện

Thực tế tôi làm, tôi nhận thấy nhiều anh em hay nhầm lẫn rằng tay ga là nơi trực tiếp cấp nguồn điện chạy cho động cơ. Điều này hoàn toàn sai lầm. Tay ga thực chất chỉ là một thiết bị điều khiển tín hiệu dòng điện nhỏ. Chu trình vận hành chuẩn xác của hệ thống là: Tay ga gửi tín hiệu đến IC điều khiển và IC điều tiết dòng năng lượng truyền tới động cơ. Tay ga có nhiệm vụ tạo ra tín hiệu điện áp từ dòng 5V mà IC cấp cho nó. Sau đó, IC nhận tín hiệu này, xử lý thông tin rồi mới tiến hành điều chỉnh dòng điện từ bộ nguồn cấp trực tiếp vào cuộn dây động cơ. Do đó, nếu tay ga bị hỏng, IC sẽ không nhận được lệnh điều khiển và xe sẽ hoàn toàn bất động dù hệ thống điện động lực vẫn khỏe mạnh.

Với các dòng xe kéo siêu tải, ví dụ như xe tải trọng lớn đòi hỏi tay ga có độ nhạy cực cao và IC xịn, anh em có thể xem thêm phân tích về cấu hình và mức giá xe điện chở hàng 1 tấn tại xedienchohang.com để thấy sự khác biệt về cách bố trí hệ thống mạch điều khiển tải nặng.

Phân loại các dòng tay ga xe điện đang được sử dụng nhiều nhất

Hiện nay trên thị trường có 3 dòng tay ga chính mà tôi thường gặp và thay thế cho khách hàng:

• * Tay ga Hall 3 dây tiêu chuẩn: Đây là dòng phổ biến nhất trên mọi loại xe điện từ xe đạp điện, xe máy điện cho đến xe chở hàng chuyên dụng. Dòng này có độ bền bỉ cao, hoạt động cực kỳ ổn định và cực kỳ dễ dàng thay thế khi gặp sự cố hỏng hóc.
• * Tay ga tích hợp đồng hồ báo pin: Loại tay ga này ngoài 3 dây tín hiệu chính thì được câu thêm 1 hoặc 2 dây nguồn trực tiếp lên để hiển thị dung lượng pin hoặc điện áp của xe qua đèn LED hoặc màn hình nhỏ.
• * Tay ga tích hợp nút chức năng công tắc: Dòng tay ga này thường được tích hợp thêm các nút bấm phụ như nút số lùi, nút điều chỉnh tốc độ nhanh chậm (3 nấc tốc độ) hoặc nút còi để tối ưu không gian ghi-đông của xe.

Nhiều anh em phân vân giữa các đời xe lớn nhỏ, việc hiểu rõ hệ thống ga và mạch điện thông qua bài viết so sánh xe điện chở hàng AV500 và AV700 sẽ giúp anh em tự tin hơn khi chọn mua hoặc thay thế các linh kiện điều khiển chính xác.

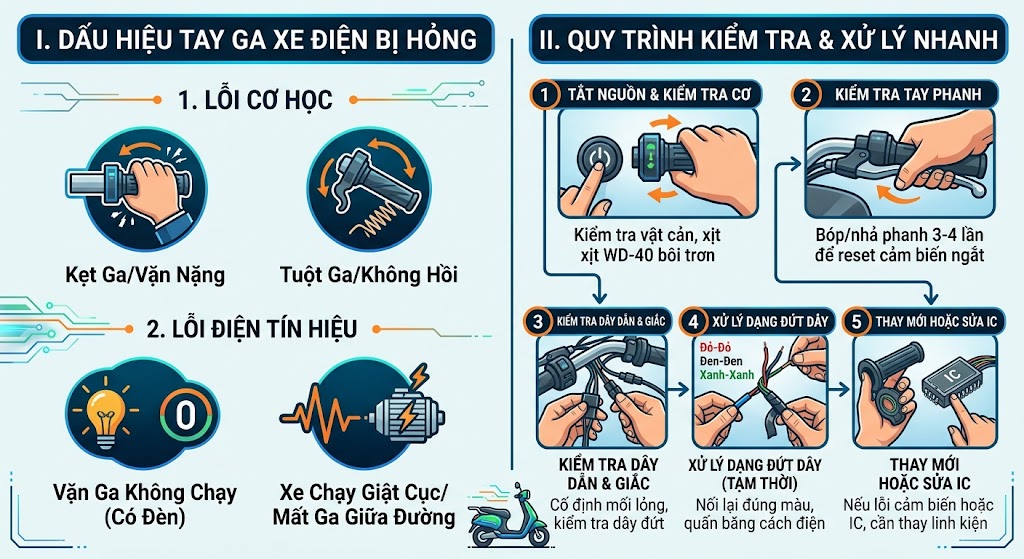

Dấu hiệu tay ga xe điện bị hỏng và cách kiểm tra xử lý

Để giúp anh em dễ dàng bắt bệnh khi sửa chữa thực tế, dưới đây tôi đã tổng hợp những dấu hiệu hỏng hóc điển hình cùng quy trình xử lý nhanh gọn nhất:

* Dấu hiệu nhận biết tay ga xe điện đã bị hỏng hoặc lỗi mạch:

• Xe hoàn toàn không khởi động được dù điện nguồn từ ổ khóa điện vẫn báo đầy đủ.
• Hiện tượng vặn ga xe chạy giật cục, không đều, lúc tăng tốc được lúc lại hụt hơi.
• Nguy hiểm nhất là hiện tượng xe tự động rồ ga chạy khi vừa mới bật khóa điện mà chưa hề chạm vào tay ga.
• Hệ thống tay ga lúc hoạt động lúc không, đặc biệt là khi đi vào các đoạn đường xóc hoặc khi lắc mạnh đầu xe.

Quy trình 3 bước kiểm tra và xử lý tay ga hỏng thực tế của tôi:

1. 1. Bước 1 – Đo điện áp nguồn cấp: Sử dụng đồng hồ vạn năng chuyển về nấc đo điện áp DC. Đo trực tiếp giữa dây đỏ (+) và dây đen (-) từ IC cấp lên. Điện áp chuẩn bắt buộc phải đạt từ 4.8V đến 5.2V. Nếu không có áp, lỗi nằm ở dây dẫn bị đứt hoặc IC điều tốc đã hỏng mạch cấp nguồn phụ.
2. 2. Bước 2 – Đo điện áp tín hiệu phản hồi: Cắm giắc tay ga vào IC. Đo điện áp giữa dây xanh/trắng (+) và dây đen (-). Tiến hành vặn ga từ từ và quan sát chỉ số trên đồng hồ. Chỉ số điện áp phải tăng đều từ 0.8V lên đến 4.2V. Nếu điện áp đứng im, nhảy loạn xạ hoặc vượt quá 4.5V thì chắc chắn cảm biến Hall bên trong tay ga đã hỏng.
3. 3. Bước 3 – Xử lý dứt điểm lỗi: Nếu xác định tay ga bị hỏng cảm biến Hall hoặc kẹt lò xo cơ học, lời khuyên thực tế của tôi là anh em nên tiến hành thay mới toàn bộ cụm tay ga. Chi phí mua tay ga mới rất rẻ, việc tự chế hay thay lẻ mắt cảm biến tốn nhiều thời gian mà độ bền không cao, dễ gây mất an toàn khi vận hành trên đường.

Tối ưu chi phí vận hành với xe chở rác chạy điện và xe kéo điện

Anh em đang cần tìm các dòng xe chuyên dụng phục vụ dọn dẹp vệ sinh môi trường hoặc kéo hàng nhà xưởng? Hãy xem ngay các dòng xe chở rác chạy điện, xe quét rác công nghiệp và xe kéo điện phân phối chính hãng chất lượng cao của chúng tôi.

Tìm Hiểu Xe Chuyên Dụng

Những lưu ý kỹ thuật quan trọng khi đo đạc sửa chữa tay ga xe điện

Khi tiến hành thao tác kiểm tra đấu nối, anh em bắt buộc phải ghi nhớ những nguyên tắc xương máu sau để tránh làm cháy hỏng cả cụm IC đắt tiền:

• * Tuyệt đối không bao giờ được phép đấu nối trực tiếp nguồn điện 12V hoặc nguồn từ pin trực tiếp vào tay ga. Tay ga chỉ chịu được điện áp tối đa là 5V. Cấp áp cao sẽ làm nổ cảm biến Hall ngay lập tức.
• * Khi đo điện áp tín hiệu, bắt buộc phải đo trong trạng thái tay ga vẫn đang cắm giắc nối với IC và xe đã bật khóa điện để đảm bảo tính chính xác của mạch vòng điện kín.
• * Cực kỳ cẩn thận không được đấu nhầm dây đỏ (+) và dây đen (-) với nhau. Việc đấu ngược cực rất dễ gây ra hiện tượng chập mạch bên trong IC điều tốc.

Giải đáp thắc mắc của anh em về bảng điều khiển hiển thị xe điện

Tại sao bảng điều khiển xe điện hiện đại bên trong lại đơn giản?

Thực tế tôi tháo ra sửa hàng ngày, các bảng điều khiển xe điện tầm trung trông rất lung linh nhưng mạch bên trong vô cùng đơn giản. Nhà sản xuất tối giản hóa linh kiện để giảm giá thành, chỉ dùng các đường mạch cơ bản nhận tín hiệu xung điện áp trực tiếp từ IC hoặc từ dây nguồn để kích sáng bóng LED. Không có hệ thống chip xử lý phức tạp nào đứng sau, giúp mạch hoạt động bền và ít bị lỗi vặt do rung lắc.

Cấu tạo thực sự của màn hình LCD trên xe điện giá rẻ là gì?

Màn hình LCD trên các dòng xe giá rẻ thực chất là một dạng màn hình tinh thể lỏng phân đoạn đơn sắc, hoạt động nhờ các thanh hiển thị được cố định sẵn khung. Đằng sau tấm nền LCD chỉ là một bảng mạch mỏng tích hợp các bóng LED nền để hắt sáng và vài con trở nhỏ để cản dòng. Chúng không thể hiển thị đa nhiệm hay thay đổi giao diện linh hoạt như màn hình điện thoại hay các dòng xe cao cấp.

Làm thế nào để phân biệt màn hình thật và bảng đèn LED giả lập?

Anh em muốn phân biệt rất dễ bằng cách quan sát dưới trời nắng gắt hoặc góc nghiêng. Màn hình LCD thật khi tắt khóa vẫn sẽ thấy mờ mờ các vạch số, thông số cố định trên nền kính và khi nhìn nghiêng góc rộng không bị mất nét. Trong khi đó, bảng đèn LED giả lập thực chất chỉ là một tấm nhựa tối màu che phía trước các bóng LED đơn lẻ. Khi tắt điện, màn hình sẽ đen kịt hoàn toàn và khi bật lên nhìn góc nghiêng sẽ bị lóa hoặc biến dạng ánh sáng cực kỳ rõ rệt.
